超硬ドリルの刃先ホーニング(ネガランド)加工

TGR-016αは「工具の刃先研磨」に特化したNC工具研削盤として大変好評を頂いております。今回はそんなTGR-016シリーズが得意とする超硬ドリルの刃先ホーニング(ネガランド)加工をご紹介します。

機械導入のメリット

  1. 職人の手による「技術伝承の難しさ」を解消!
  2. 手作業による「加工品質のバラツキ」を解決!
  3. プログラムは進化を遂げ、複雑な刃形の形状出しも容易に!

超硬ドリルの刃先ホーニング(ネガランド)とは?

超硬ドリルの切刃部には、欠けやチッピングを防ぎ、コーティングを剥がれにくくするために「小さな面取り」が付けられています。

従来この加工は熟練作業者が手作業にて行うことが一般的でした。

弊社では、NC工具研削盤を使い「高精度に」「簡単に」「より早く」加工することを目標に開発に取り組んできました。



刃先ホーニング(ネガランド)部



切刃部の測定

加工方法(プログラム)

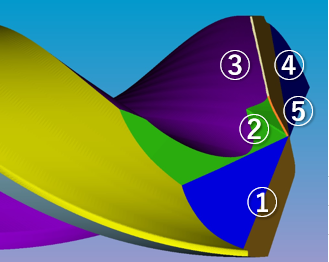

加工工程

 ①先研レーキ(3番逃げ・2番逃げ)

 ②Rシンニング

 ③切刃ならい測定

 ④切刃部ホーニング(ネガランド)加工

 ⑤R部ホーニング(ネガランド)加工

※③の測定ポイント数は任意に変更できます。
